Универсально-фрезерный станок STALEX MUF85 Servo
Артикул: sta102472
Универсальный фрезерный станок STALEX MUF85 Servo — это профессиональное решение для металлообработки, сочетающее в себе функциональность вертикального и горизонтального фрезерования. Оснащенный современными системами автоматизации, он обеспечивает высокую точность, стабильность работы и удобство в эксплуатации при обработке различных типов материалов.
Основные особенности STALEX MUF85 Servo
 |
Простота управления
Пульт управления нового образца упрощает работу с оборудованием
|
 |
Штатная система подачи СОЖ
Применяется при резке с целью смазки и охлаждения режущего инструмента и поверхности заготовки, которые участвуют в процессе металлообработки.
|
 |

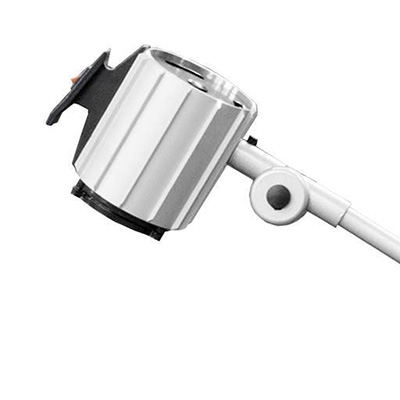

Лампа освещения
Светильник предназначен для освещения рабочей поверхности
|
Технические характеристики STALEX MUF85 Servo
Основные преимущества конструкции STALEX MUF85 Servo
Двойной шпиндель — вертикальный и горизонтальный
Станок оборудован двумя шпинделями, что делает его универсальным решением для выполнения широкого спектра операций: от плоскостного фрезерования до более сложной обработки деталей с различными формами и размерами.
Плавная работа благодаря усиленным подшипникам
Шпиндель опирается на усиленные упорные подшипники, что значительно снижает вибрации и повышает точность при обработке заготовок.
Современная система подачи
Модель оснащена сервоприводами на всех трех координатах — X, Y и Z. Это позволяет выполнять автоматическую подачу стола и каретки с точной настройкой скорости, что особенно важно при серийной обработке и повторяемости операций.
Автоматическая подача пиноли
Шпиндельная бабка имеет функцию автоподачи пиноли, что значительно упрощает фрезерование с использованием торцевых и цилиндрических фрез.
Пневматический зажим инструмента
Пневмозажим обеспечивает быструю и удобную смену оснастки без дополнительных усилий со стороны оператора.
Пульт нового поколения
Удобный в использовании пульт управления нового образца с логичной эргономикой и понятным интерфейсом позволяет точно контролировать все процессы работы станка.
Промышленная электрика и надежные компоненты
Электрооборудование собрано на базе комплектующих Schneider Electric. Все элементы соответствуют стандарту CE, что гарантирует долговечность и безопасность эксплуатации.
| Размер стола | 1325х360 мм |
| Перемещение стола по оси x | 1100 мм |
| Перемещение стола по оси y | 320 мм |
| Перемещение стола по оси z | 450 мм |
| Диапазон рабочих подач по осям х/ y/ z | 30-750/20-500/15-375 мм/мин |
| Ускоренные подачи по осям x/y/z | 1200/800/600 мм/мин |
| Т-пазы | 3-18-80 |
| Конус шпинделя | ISO50 7:24(гор) ISO40 7:24(верт.) |
| Ход пиноли шпинделя | 127 мм |
| Автоподача пиноли шпинделя | 0,04/0,08/0,15 мм/об |
| Расстояние шпиндель/стол | 180-630 мм |
| Поворот стола в горизонтальной плоскости | ±45 |
| Расстояние от оси горизонтального шпинделя до поверхности стола | 0-450 мм |
| Расстояние от оси горизонтального шпинделя до нижней поверхности консоли | 245 мм |
| Перемещения консоли в горизонтальной плоскости | 550 мм |
| Скорость вращения шпинделя, кол-во | 60-1800 об/мин (гор.),12 65-4660 об/мин (верт.),16 |
| Мощность главного двигателя | 5.0 (гор)/5.5(верт) кВт |
| Крутящий момент ac сервопривода по осям x, y, z | 15 Nм |
| Объем бака сож | 55 л |
| Объем масла в горизонтальной коробке передач | 14 л |
| Габаритные размеры упаковки | 2520×2200×2500 мм |
| Масса нетто/брутто | 2780/2980 кг |
Комплект поставки MUF85 Servo
- Зажимная тяга, 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
