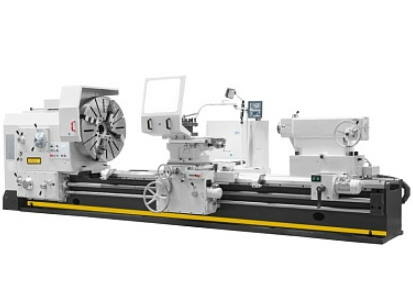

Токарно-винторезный станок STALEX D1250/8000
(голосов 349)
Артикул: staD1250/0000
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
Особенности конструкции STALEX D1250/8000
 |
Освещение рабочего места
Для удобства работы станок оснащен LED лампой местного освещения.
|
 |
УЦИ по трем осям
Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по трем осям.
|
 |
Надежная станина
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
|
 |
Электрокомпоненты Schneider Electric
Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
|
 |
Высокое качество изготовления
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
|
 |
Безопасность
Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.
|
Технические характеристики
Особенности
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ
| Диаметр обточки над станиной | Ø1250 мм |
| Ø обточки над поперечным суппортом | Ø900 мм |
| Ø обточки над съёмным мостиком gap | Ø1500 |
| Длинна съемного мостика gap | 610 мм |
| Расстояние между центрами | 8000 мм |
| Ширина станины | 755 мм |
| Макс. масса детали, обрабатываемой в центрах | 6 000 кг |
| Макс. масса детали, обрабатываемой в планшайбе | 1 500 кг |
| Частота вращения шпинделя, (21 вперед/12 реверс) | 3,15 -315/4-315 об/мин |
| Конус шпинделя | ISO A2-15 |
| Планшайба 4-х кулачковая | Ø1000 мм |
| Проходное отверстие шпинделя | Ø130 мм |
| Ход по оси x | 630 мм |
| Ход по оси z | 7800 мм |
| Ход по оси z-1 | 300 мм |
| Продольная подача ось x | 0,064-12 мм/об |
| Поперечная подача ось z | 0,032-6 мм/об |
| Подача верхних салазок z-1 | 0,016-3 мм/ об |
| Метрическая резьба,56 | 1-120 мм |
| Диаметральная резьба,56 | 30-1/4 DP |
| Дюймовая резьба,56 | 1/2-60 TPI |
| Модульная резьба,56 | 0,5-60 мм |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 180º |
| Ускор. перем. продольного суппорта ось z | 3,740 мм/мин |
| Ускор. перем. поперечного суппорта ось x | 1,870 мм/мин |
| Конус пиноли задней бабки: | Metric 80 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка | 11100х1810х1790 мм |
| Габаритные размеры упаковки | 11360×1950×2200 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность насоса помпы сож | 0,15 кВт |
| Максимальный крутящий момент на шпинделе | 12800Nm |
| Максиальное усилие резания(продольное/поперечное) | 4500 кг |
| Объем бака сож | 120 л |
| Объем масла в переднюю бабку и коробку передач | 75 л |
| Объем масла в суппорт | 12 л |
| Мотор ускоренного перемещения | 1,5 кВт |
| Мощность двигателя перемещения задней бабки | 1,5 кВт |
| Масса | 16 100 кг |
Комплект поставки:
- 4-х кулачковая планшайба Ø1000 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø50-590 мм
- Подвижный люнет Ø50-220 мм;
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины;
- Моторизованная задняя бабка
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации
- Инструмент для обслуживания
