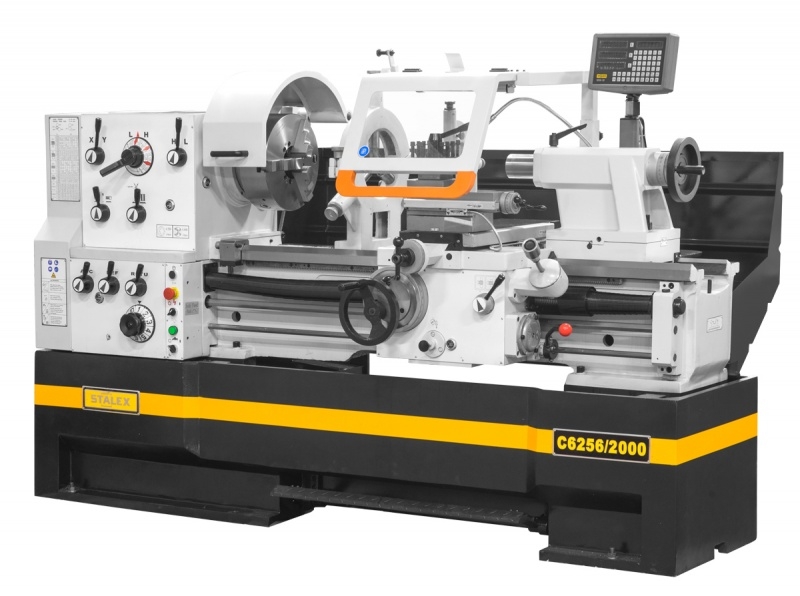

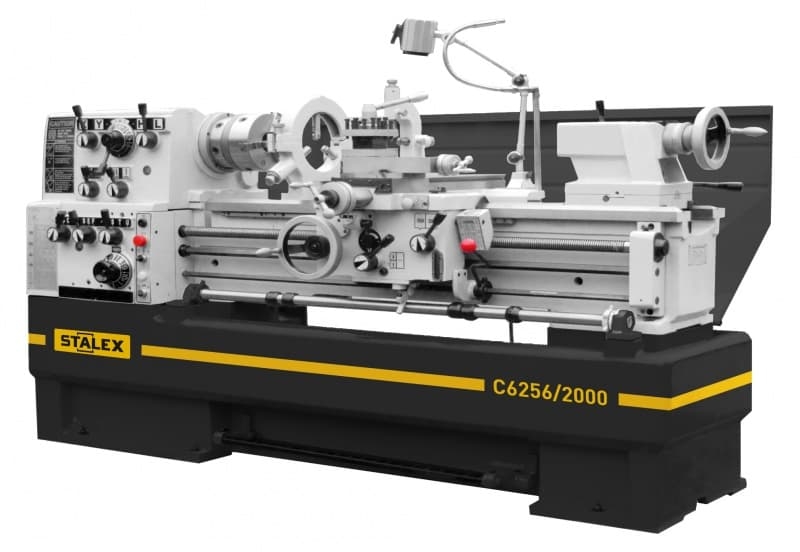

Станок токарно-винторезный STALEX C6256/2000
(голосов 349)
Артикул: staC6256/2000
Станок токарно-винторезный Stalex C6256/12000 предназначен для точной обработки металлических деталей различной сложности.
Не упустите возможность приобрести станок токарно-винторезный stalex c6256/2000 и повысить эффективность производства!
Токарно-винторезный станок Stalex C6256 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Токарно-винторезный станок STALEX C6256/2000 – металлорежущий станок с максимальной зоной обработки над станиной 560 мм. Станок применяется для токарных работ, а также сверления и нарезания резьбы в материалах поддающихся токарной обработке резанием (черные и цветные металлы и сплавы, различные стали, чугун, полимерные материалы).
Особенности Stalex C6256/2000
 |
Безопасность Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы. |
 |
Освещение рабочего места
Для удобства работы станок оснащен LED лампой местного освещения.
|
 |
УЦИ поосям
Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов: оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки инструмента относительно "нуля заготовки" по осям.
|
 |
Надежная станина
Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.
|
 |
Электрокомпоненты Schneider Electric
Высокое качество изготовления электрокомпонентов гарантирует бесперебойную работу.
|
 |
Высокое качество изготовления
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи, обеспечивают длительную надежную работу.
|
 |
Эргономичные рукоятки Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость. |
 |
Надежная резьба Направляющая Stalex C6256E/2000 имеет качественную резьбу, которая обеспечивает легкое передвижение обрабатывающей головки. |
 |
Прочная станина Монолитное основание станка уменьшает вибрацию при обработке деталей и обеспечивает высокую точность любой операции. |
 |
Рычажная система настройки Благодаря системе переключателей не возникает проблем с недовключением передачи. Это продлевает срок службы станка и повышает эффективность работы. |
Технические характеристики c6256/2000
Преимущества stalex c6256
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов;
- Электрокомпоненты Siemens;
- СE комплектация;
- Макс. Ø вращения (съемный мостик) 735 мм;
- Ø обточки над поперечным суппортом 305 мм;
- Расстояние между направляющими 350 мм;
- Длина съемного мостика 170 мм;
- Присоединение шпинделя, Camlock D1-8 (DIN5029);
- Продольная подача,35 0,059-1,646 мм/об;
- Поперечная подача,42 0,020-0,573 мм/об;
- Метрическая резьба, 47 0,2-14;
- Дюймовая резьба, 60 2-112 TPI;
- Питчевая резьба, 50 4-112 DP;
- Модульная резьба, 34 0,1-7MP;
- Максимальный размер инструмента 25х25 мм.
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м 2 .
| Характеристика | Значение |
|---|---|
| Диаметр обточки над станиной | 560 мм |
| Макс. ø вращения (съемный мостик) | 785 мм |
| Ø обточки над поперечным суппортом | 355 мм |
| Расстояние между направляющими | 350 мм |
| Длина съемного мостика | 170 мм |
| Расстояние между центрами | 2000 мм |
| Частота вращения шпинделя, 12 | 25-2000 об/мин |
| Конус шпинделя | MТ-7 |
| Присоединение шпинделя, camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача,35 | 0,059-1,646 мм/об |
| Поперечная подача,42 | 0,020-0,573 мм/об |
| Метрическая резьба, 47 | 0,2-14 |
| Дюймовая резьба, 60 | 2-112 TPI |
| Питчевая резьба, 50 | 4-112 DP |
| Модульная резьба, 34 | 0,1-7MP |
| Максимальный размер инструмента | 25х25 мм |
| Ускор. перем. продольного суппорта | 4,5 м/мин |
| Ход поперечного суппорта | 316 мм |
| Ход верхнего суппорта | 130 мм |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки | 180 мм |
| Диаметр пиноли задней бабки | 75 мм |
| Мощность главного привода | 7,5 кВт |
| Мощность насоса сож | 0,13 кВт |
| Габаритные размеры | 3340x1150x1460 |
| Массанетто/брутто | 2560/2980 кг |
Комплектация
- Станок Stalex C6256;
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;
- Подвижный люнет Ø16-95 мм;
- Не подвижный люнет Ø19-165 мм;
- Не вращающийся центр МТ-5;
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;
- УЦИ по трем осям(Sino);
- Вал управления с регулируемыми кулачками (отключение продольной подачи);
- Ускоренное перемещение по оси Х;
- Концевой упор продольного перемещения;
- Регулируемые опоры станины;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Галогенная лампа местного освещения;
- Инструкция по эксплуатации и деталировка;
- Инструмент для обслуживания в инструментальном ящике;
- Упаковка.
