Гидравлический ленточнопильный станок Stalex BS-460G-JC SERVO
(голосов 349)
Артикул: sta388125-JC/3.7kW

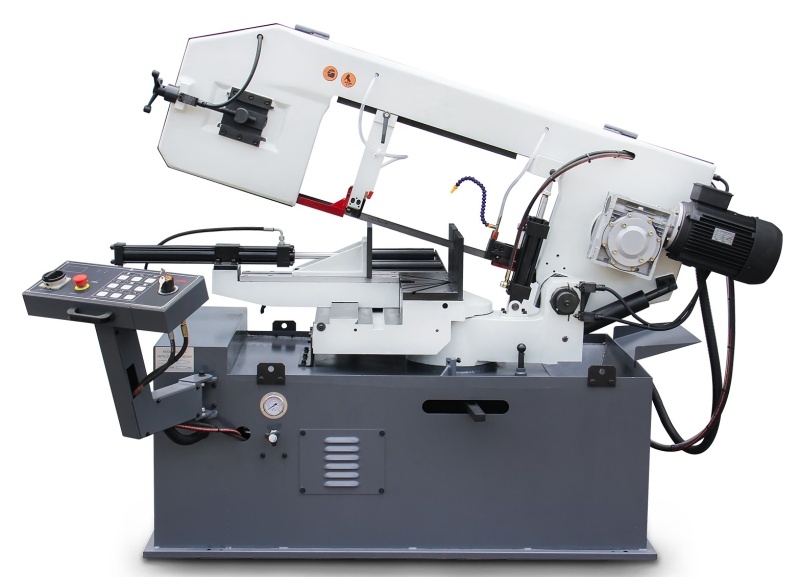

Гидравлический ленточнопильный станок stalex bs-460g-jc servo
Гидравлический ленточнопильный станок Stalex BS-460G-JC SERVO - надежное и производительное оборудование для резки металлических заготовок. Он отлично подходит для промышленных предприятий, занимающихся металлообработкой.
Особенности:
- Гидравлическая система обеспечивает высокую точность резки;
- Сервопривод позволяет управлять скоростью и глубиной реза;
- Жесткая конструкция станка обеспечивает стабильную работу;
- Удобное управление и программируемые настройки для оптимизации производственного процесса;
- Большой диапазон скоростей резки для работы с различными материалами.
Преимущества:
- Высокая производительность и качество резки;
- Надежность и долговечность оборудования;
- Экономия времени и сил оператора благодаря автоматизированным функциям;
- Широкие возможности применения в различных отраслях промышленности;
- Простота обслуживания и надежная гарантия от производителя.
Гидравлический ленточнопильный станок Stalex BS-460G-JC SERVO идеально подходит для резки металлических деталей с высокой точностью и скоростью. Он поможет улучшить производственные процессы на вашем предприятии и повысит качество выпускаемой продукции.
МодельStalex BS-460G-JC SERVOявляется гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.
- компактные и гибкие сенсорные клавиши
- новый дизайн
- консольная выносная панель
- плавная регулировка скорости
- мощность двигателя 3,7кВт
- размер полотна –34х1,1 длина 3960мм
Описание гидравлического ленточнопильного станка stalex bs-460g-jc servo
На этих полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы stalex bs-460g-jc servo
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохрантельный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохрантельный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Технические характеристики гидравлического ленточнопильного станка stalex bs-460g-jc servo
| Мощность двигателя, квт | 3,7 |
| Габариты, мм | 2310х1070х1630 |
| Масса, кг | 750/830 |
| Угол поворота | от -45° до +60° |
| Привод | Зубчатый |
| Скорость движения полотна, м/мин | 19-94 |
| Размер полотна, мм | 34х1,1х3960 |
| Макс. размер круглого профиля, 90°, мм | 330 |
| Макс. размер круглого профиля, +45°, мм | 305 |
| Макс. размер круглого профиля, -45°, мм | 305 |
| Макс. размер круглого профиля, +60°, мм | 205 |
| Макс. размер прямоугольного профиля, 90°, мм | 460x250 |
| Макс. размер прямоугольного профиля, +45°, мм | 305x250 |
| Макс. размер прямоугольного профиля, -45°, мм | 305x250 |
| Макс. размер прямоугольного профиля, +60°, мм | 205x250 |
 |
Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°. |
 |
В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°. |
 |
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №1). |
 |
Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №2). |
 |
Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет. |
 |
Зубчатый привод |
 |
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №1). |
 |
Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №2). |
 |
Гидростанция |
 |
Регулировка гидравлических тисков, отвечает за усилие зажатия тисков. |
 |
Предохранительный датчик при снятии заднего кожуха рамы. |
